當前位置：首頁 >> 水用電磁閥 >> ZCS系列電磁閥

ZCS系列電磁閥


ZCS	ZCS	ZST

【ZCS系列電磁閥產品用途】：

ZCS系列電磁閥適用于以水或液體為工作介質，可自動化控制或遠程制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故隊工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。

【ZCS系列電磁閥結構特點】：

1.電磁先導膜片式操作結構
2.閥門流量比普通閥提高10%
3.采用特殊密封結構和特種密封材料無泄漏
4.壽命長是同類產品的5倍以上
5.工作平穩噪音低、無水錘沖擊、無顫抖聲
6.采用膜片式、對介質潔凈度要求較低
7.不銹鋼可動鐵芯經久耐用，反應快速；
8.配管方式可任意角度安裝,為增強壽命是水平管線圈朝上
9.防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）
10.引用標準：GB3836·9 防爆標志 Exm I/IIT4(國產線圈)

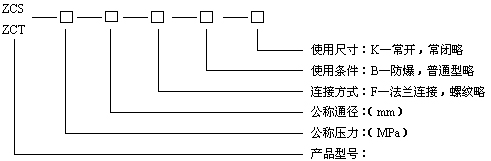

【ZCS系列電磁閥規格說明】：

【ZCS系列電磁閥技術參數】：

工作介質DN	水、粘度≤4E的油及其它非腐蝕性流體
介質溫度℃	≤60
公稱壓力（Mpa）	1.0
工作壓差（Mpa）	0.05~1.0						0.1~1.0					0.15~1.0
電源電壓	AC220V其余規格可作特殊訂貨
額定流量系數（KV）	按JB/T7352-94規定
寫落量（ml/min）	按JB/T7352-94·F規定
公稱通徑	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300
功耗	36VA							50VA

【ZCS系列電磁閥安裝尺寸】：

公稱通徑DN

內螺紋連接

法蘭連接

外形尺寸

內螺紋

外形尺寸

法蘭尺寸

n-d

112

1/2

119

3/4

123

130

160

115

4-φ14

137

140

137

180

140

100

4-φ18

152

156

152

200

150

110

4-φ18

164

180

152

230

165

125

4-φ18

222

290

185

145

118

4-φ18

239

310

200

160

132

4-φ18

100

255

350

220

180

156

4-φ18

125

416

400

250

210

184

4-φ18

150

440

480

285

240

211

8-φ22

200

443

600

340

295

266

8-φ22

250

493

730

395

350

319

8-φ22

300

549

850

445

400

370

8-φ22

【ZCS系列電磁閥訂貨須知】：

1.訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。

2.電磁閥一般工作電壓為220V，電壓波動量為85% ~ 110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電壓可做特殊訂貨。

3.閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周?chē)幸兹家妆�，�?qǐng)選用防爆型電磁閥。

4.若已經由設計單位選定上正流體公司的ZBSF不銹鋼電磁閥型號，請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

【ZCS系列電磁閥安裝須知】：

1.安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

2.電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。

3.在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置。

如圖（三）當電磁閥安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，

如圖（四）分路裝置。注意：支路上的閥門平時須關閉。

4.安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路安裝疏水閥。

5.不要將閥安裝于管道低凹處，以免因蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。

6.普通型不可在爆作危險場合使用。

7.在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。

8.在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。

9.電磁閥前后管道上需裝壓力表，以便觀察管道壓力。
